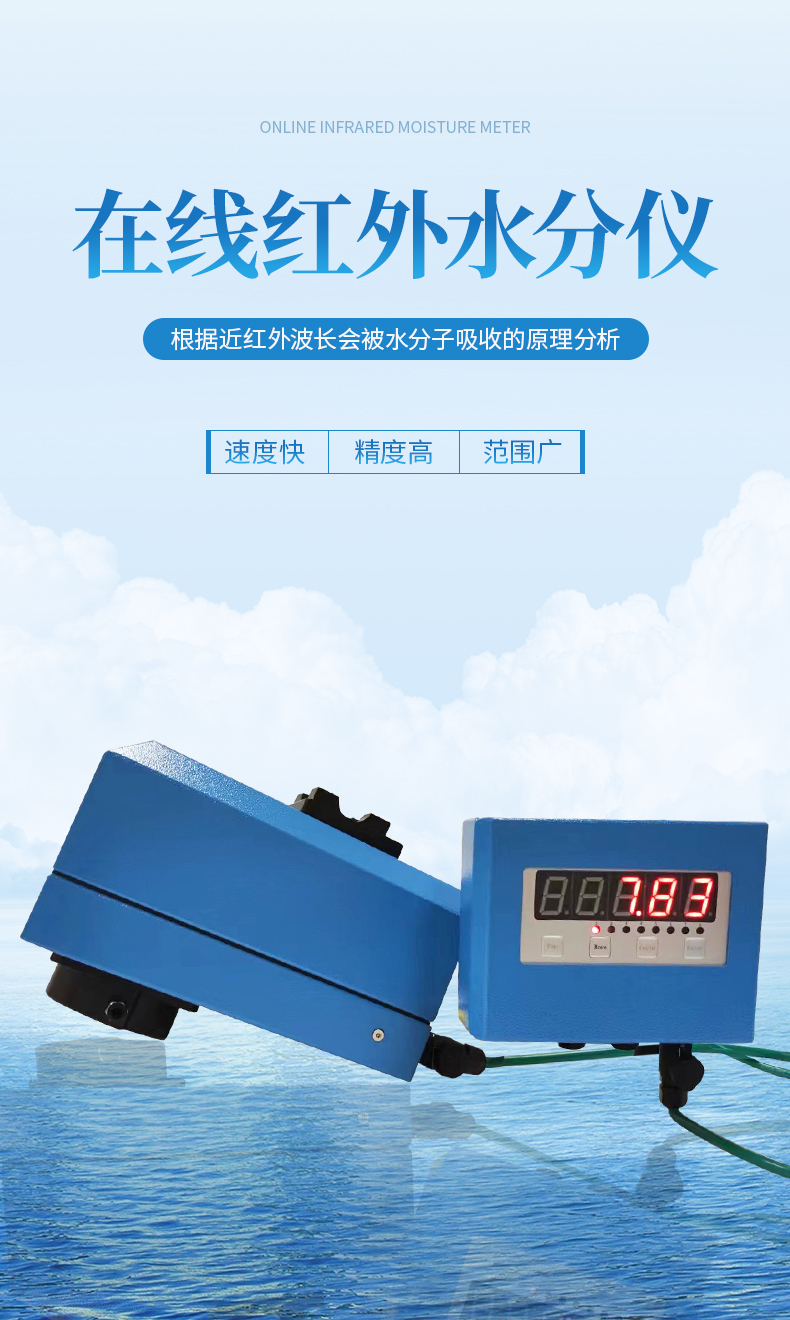

一、儀器簡介

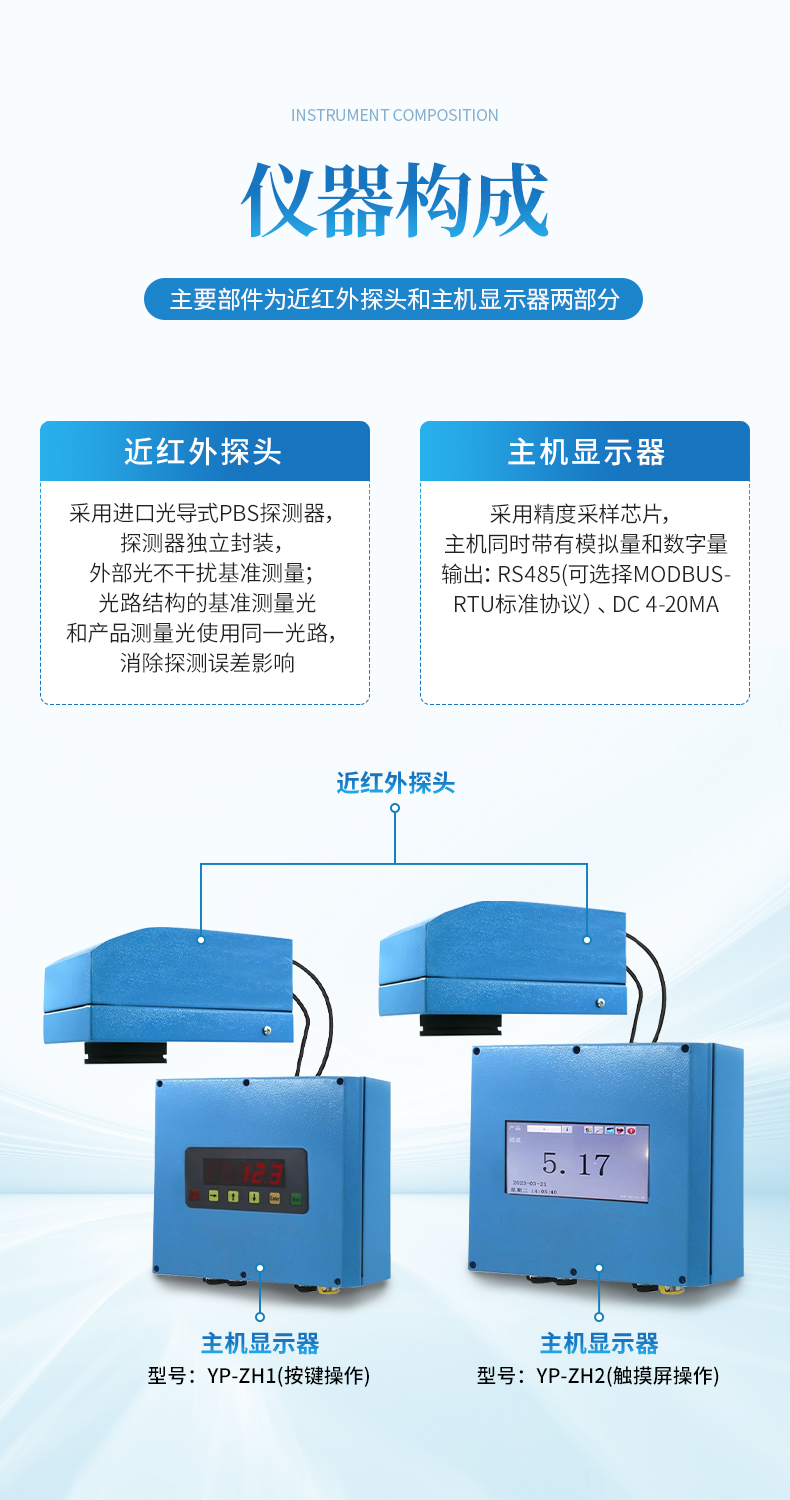

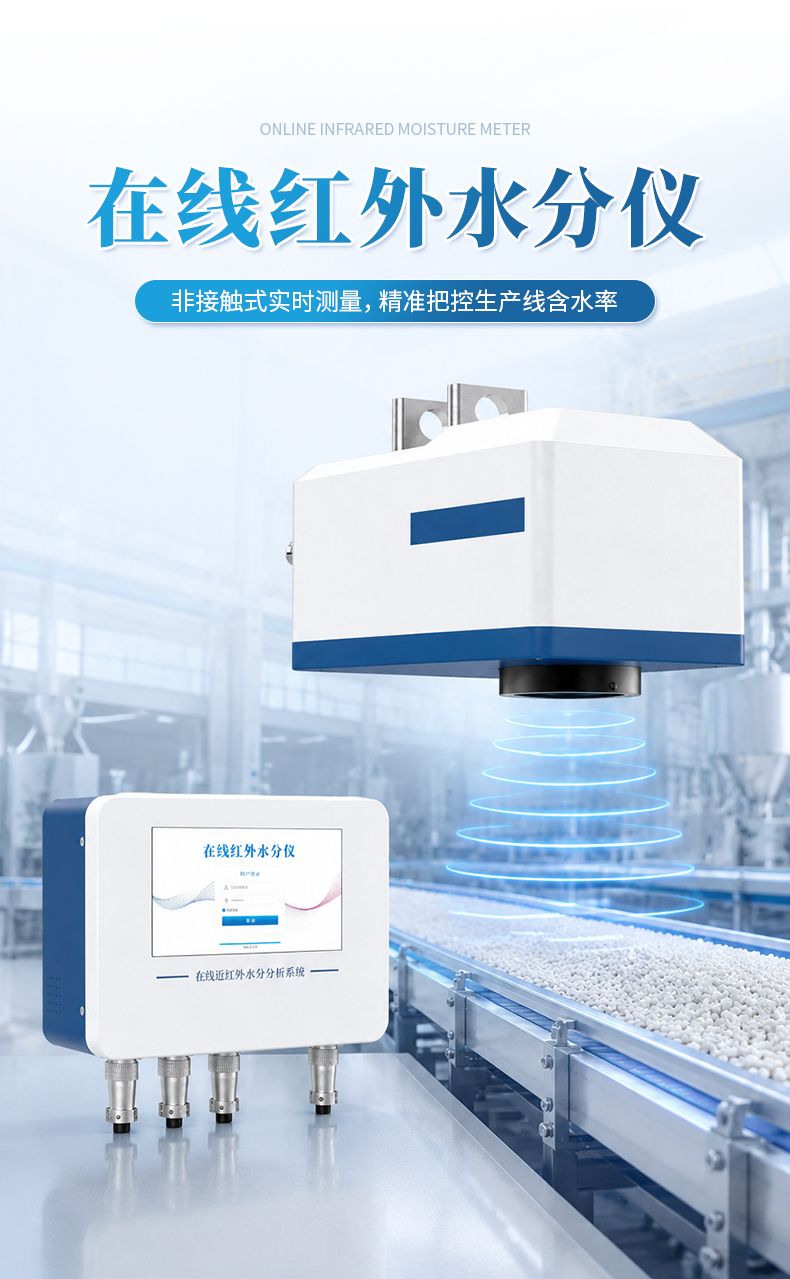

在線近紅外水分分析系統是一種快速測定樣品水分的設備系統。以水分子的紅外吸收光譜為原理，以濾光片為分光元件，由光電傳感器將光信號轉化為電信號，最后通過數據采集光譜并轉化為水分百分比顯示的設備系統。

本系統運用非破壞性、非接觸式的實時測量技術，具有性能穩定可靠、使用簡單、維護成本低的優點。可以在傳送帶上在線快速實時連續測量動態產品的含水率，還可通過連接網絡將數據上傳至數據管理平臺，可提高產品質量以及生產效率，同時還能有效降低材料資源的損失。

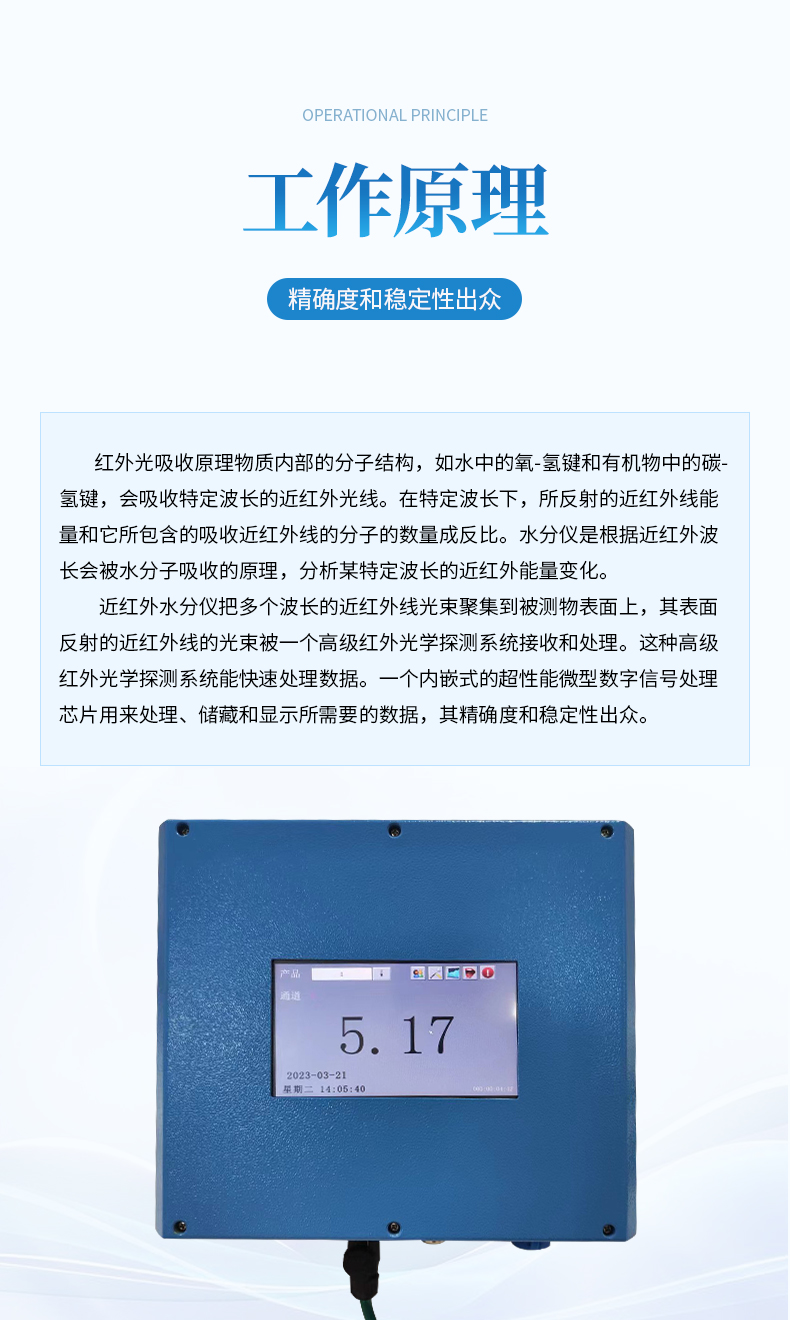

二、檢測原理

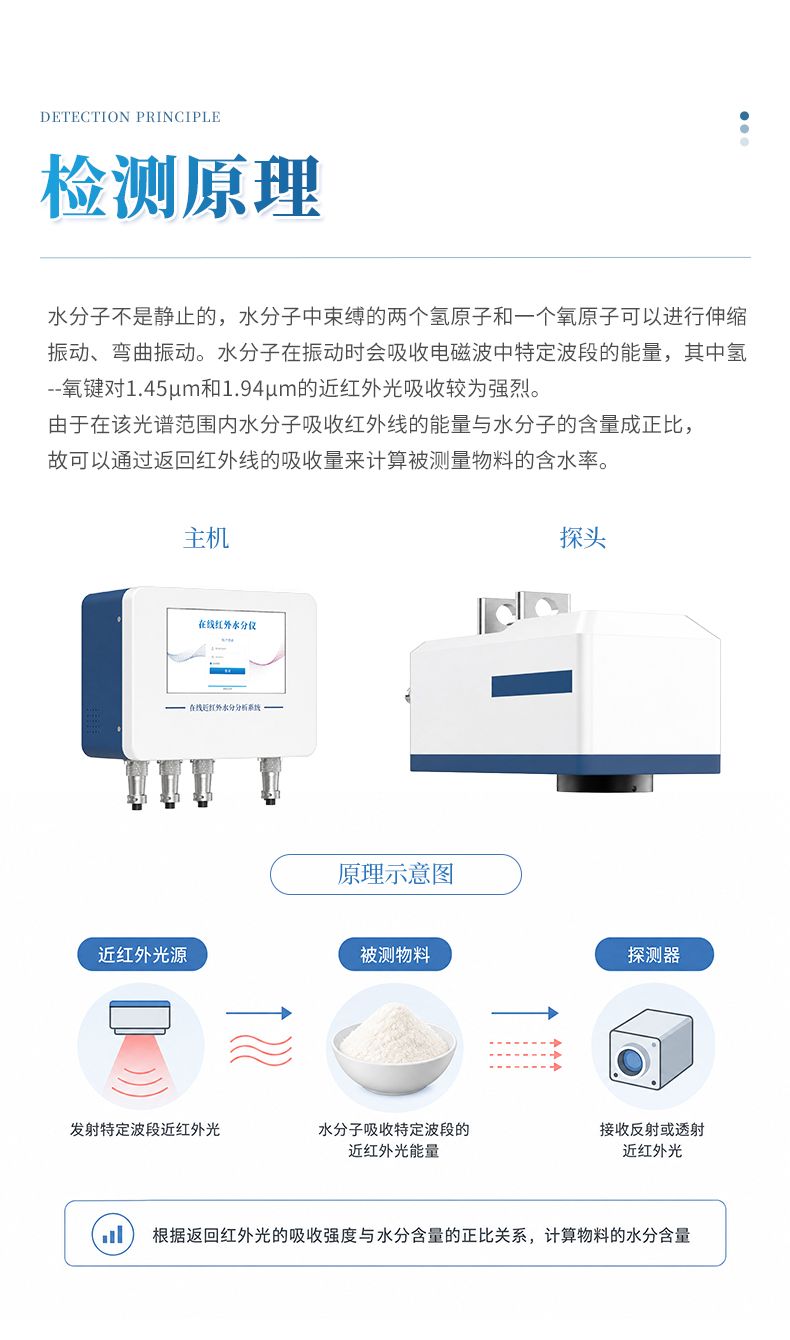

水分子不是靜止的，水分子中束縛的兩個氫原子和一個氧原子可以進行伸縮振動、彎曲振動。水分子在振動時會吸收電磁波中特定波段的能量，其中氫--氧鍵對1.45μm和1.94μm的近紅外光吸收較為強烈。由于在該光譜范圍內水分子吸收紅外線的能量與水分子的含量成正比，故可以通過返回紅外線的吸收量來計算被測量物料的含水率。

三、應用范圍

1.食品及食品加工行業：淀粉、面粉、蛋白粉、奶粉、番茄粉、白糖、鹽、味精、茶葉、食品添加劑等

2.紡織行業：布匹、布料等

3.造紙行業：紙板、紙張、包裝紙等

4.木材行業：木屑、木板等

5.建材及礦石行業：水泥、混凝土、礦物砂等

6.制藥行業：制藥顆粒、藥粉等

7.飼料行業：飼料生產中的顆粒和各種糧食粉末

8.化工行業：化工原料粉末、顆粒、各類化肥、洗衣粉等

四、儀器特點

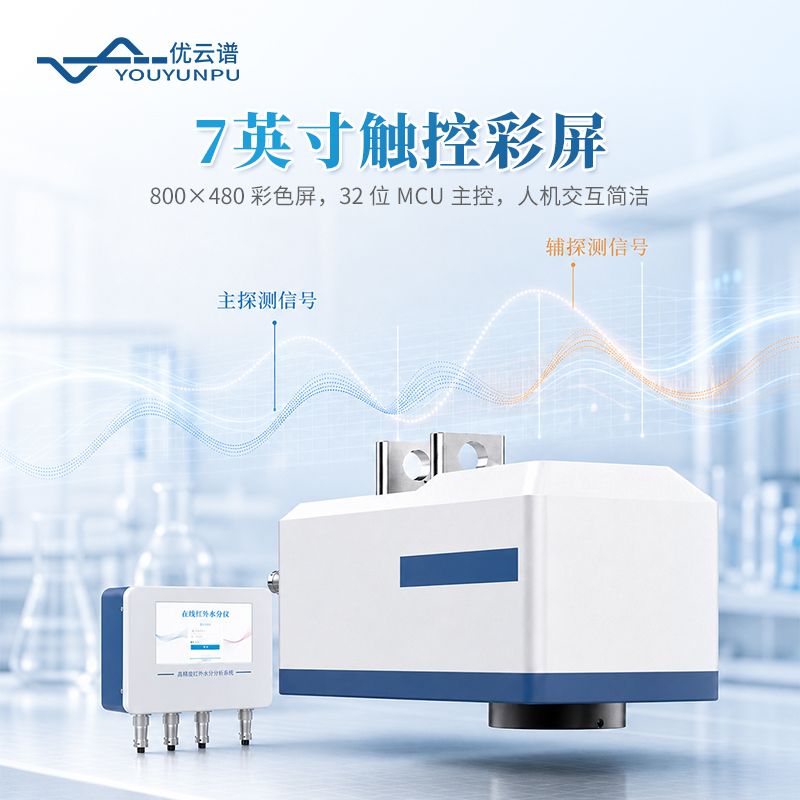

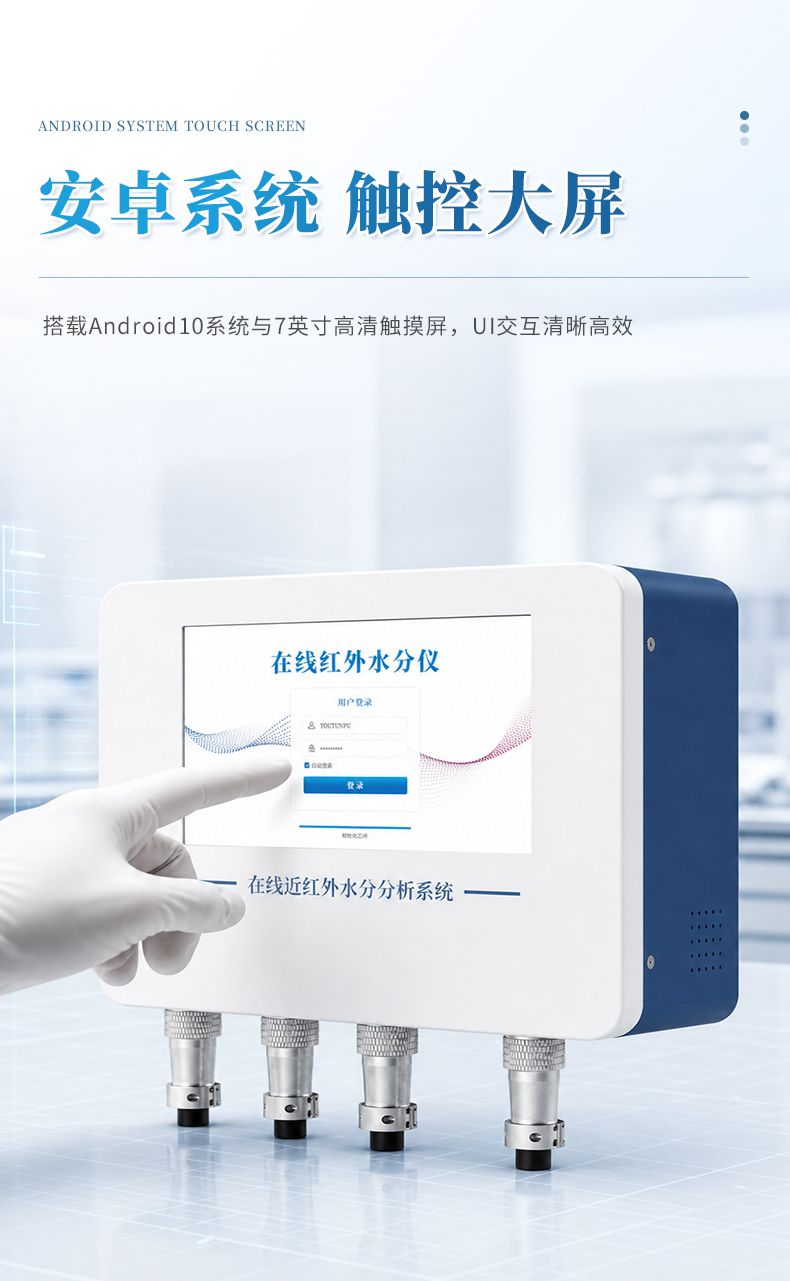

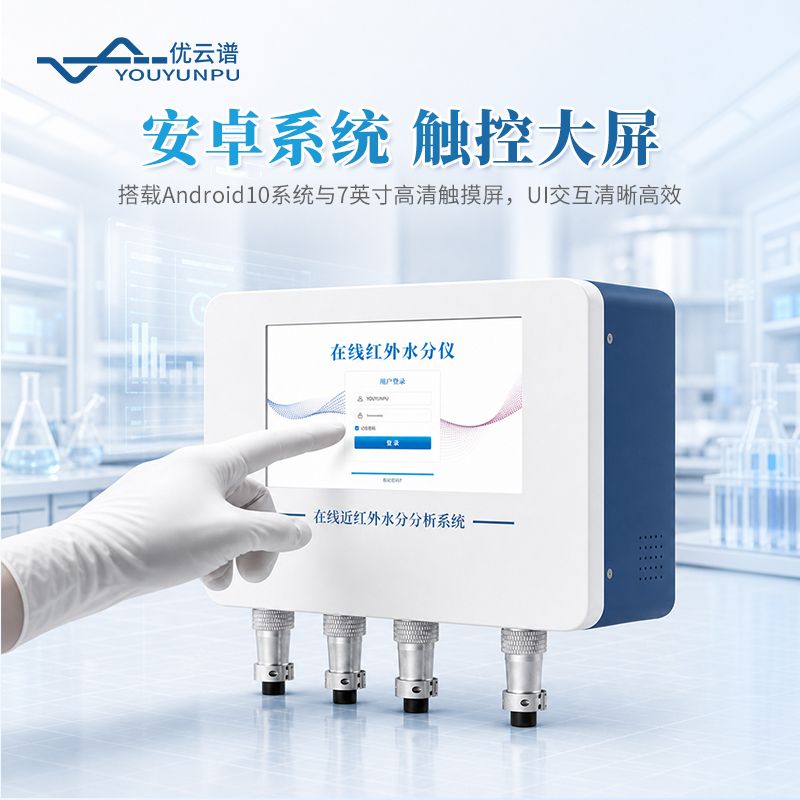

1.★Android 10操作系統，7英寸1024×600像素高清觸摸屏。清晰高效的UI交互界面，增強操作和視覺體驗。

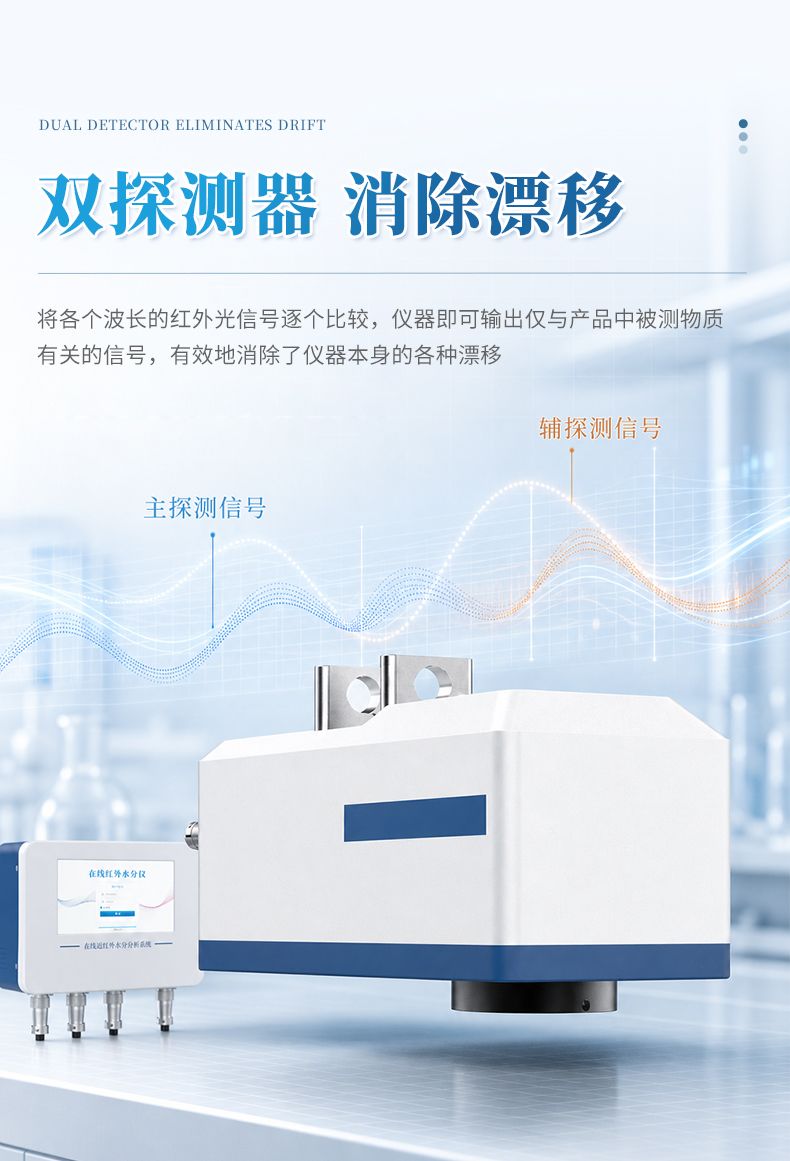

2.★采用雙探測器測量方案。在主探測器和輔探測器上將各個波長的紅外光信號逐個比較，儀器即可輸出僅與產品中被測物質有關的信號，有效地消除了儀器本身的各種漂移，符合在線設備產品信息的穩定性要求。

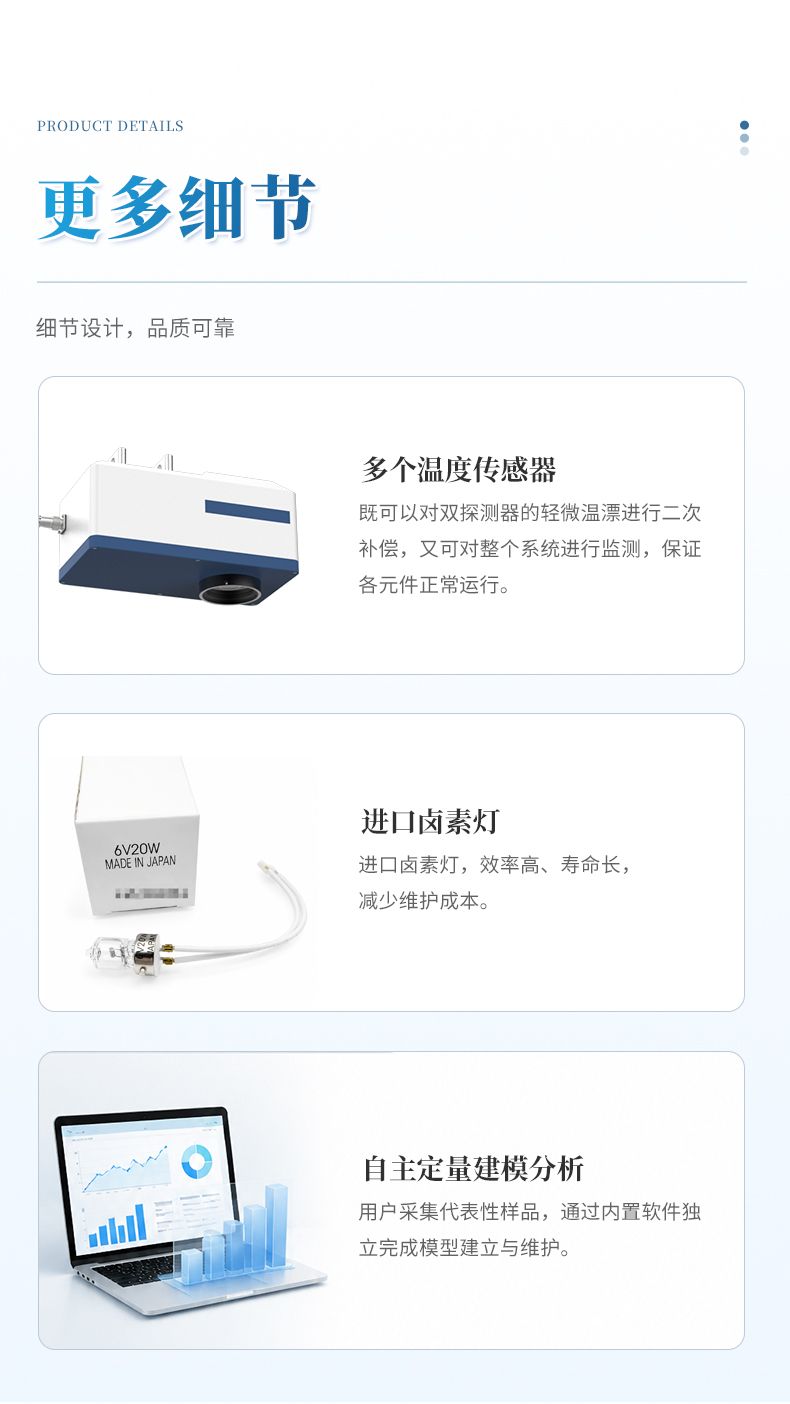

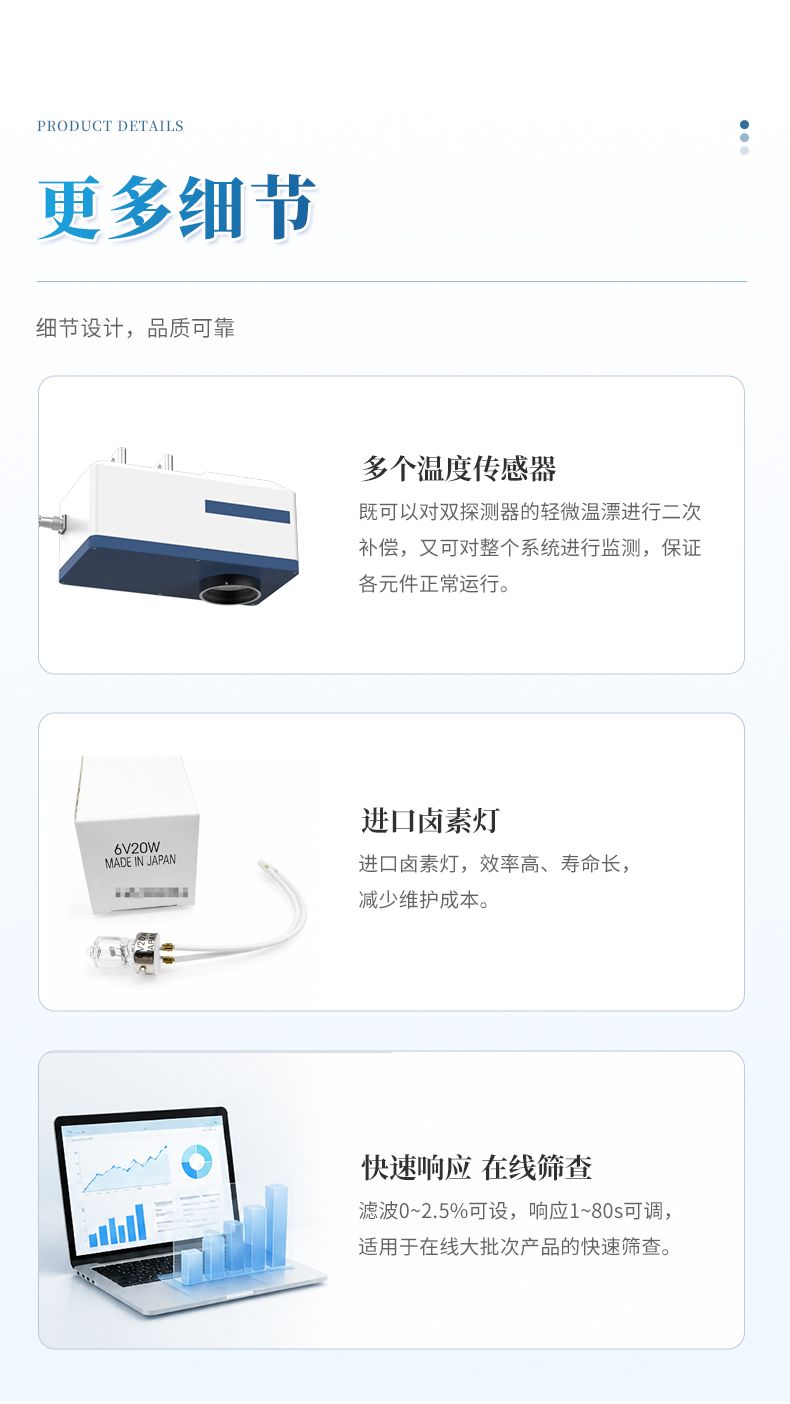

3.板載多個溫度傳感器。既可以對雙探測器的輕微溫漂進行二次補償，又可對整個系統進行監測，保證各元件正常運行。

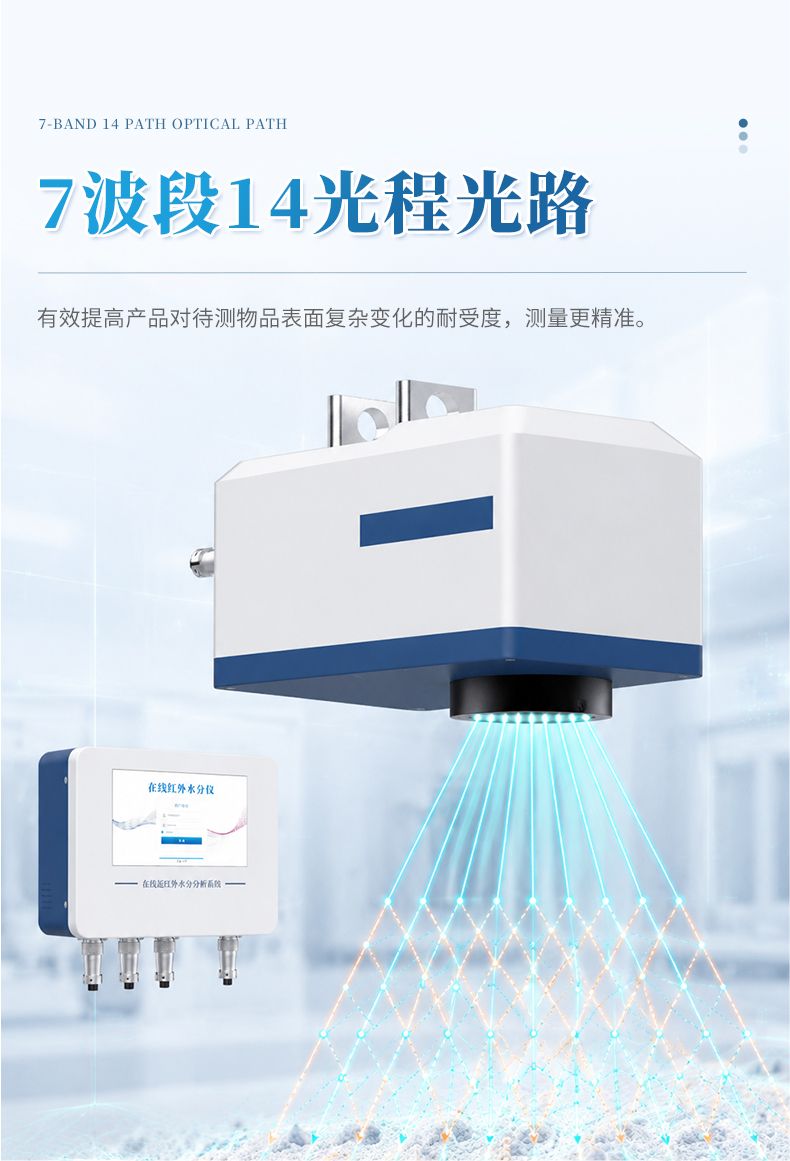

4.★使用7波段14光程的光路設計。有效提高產品對待測物品表面復雜變化的耐受度，測量更精準。

5.采用高品質進口鹵素?zé)簟Ｐ矢摺勖L，減少維護成本。

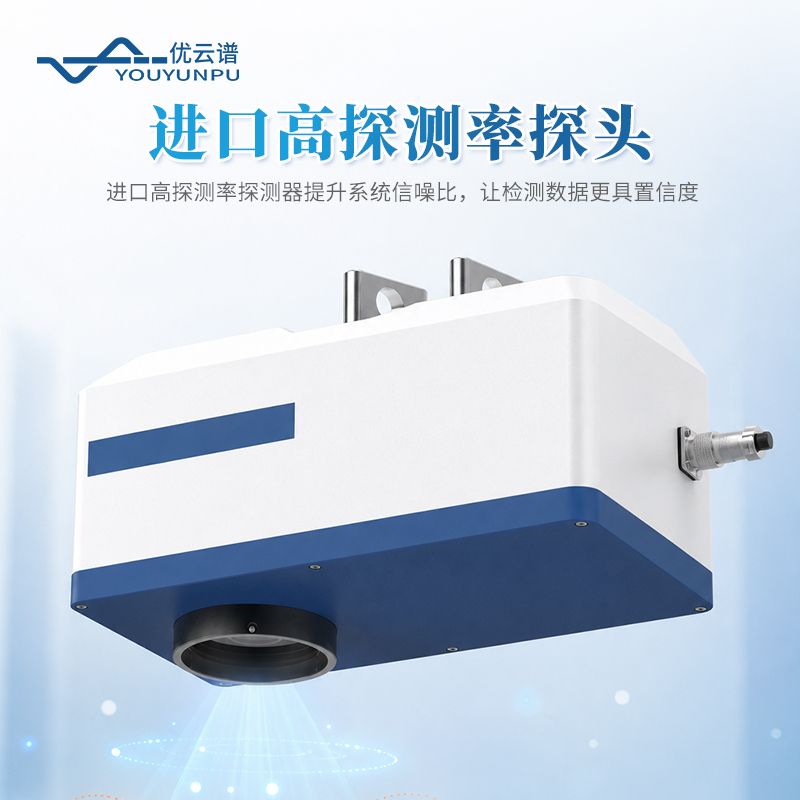

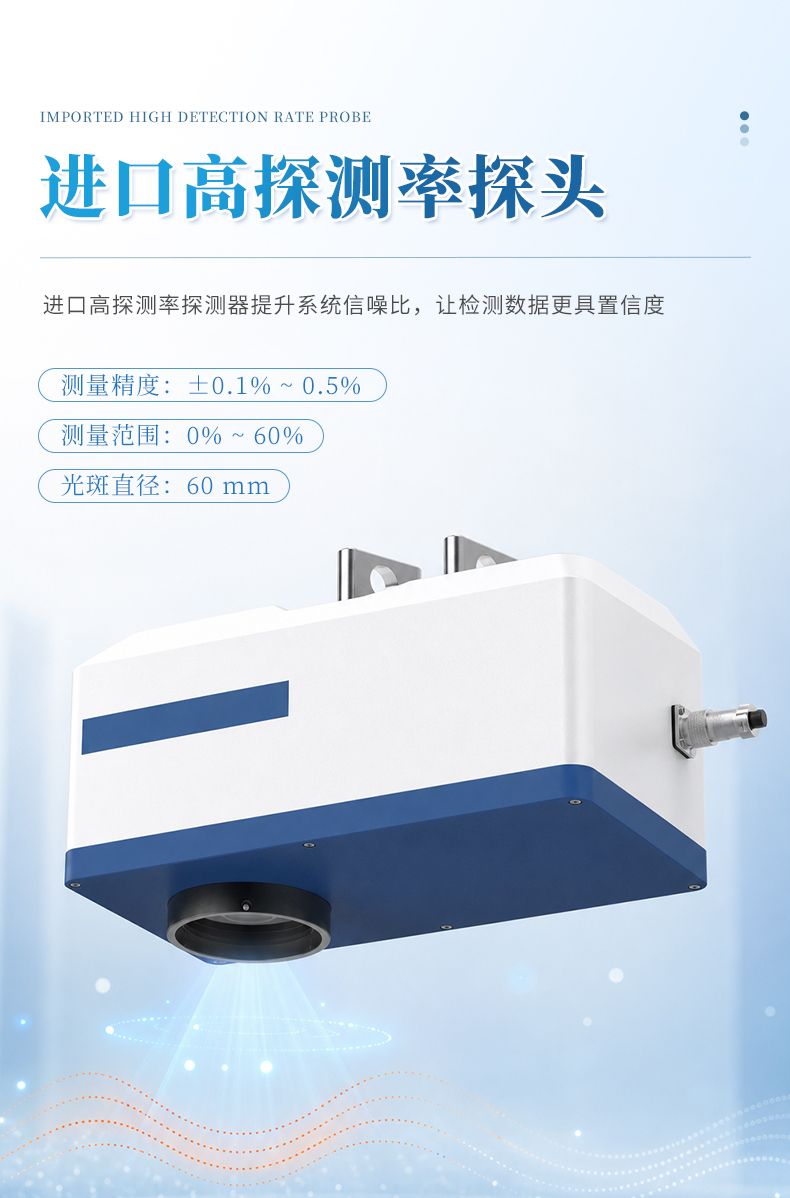

6.★采用進口的高探測率的探測器作為傳感器。有效提高了系統的信噪比，數據更具有置信度。

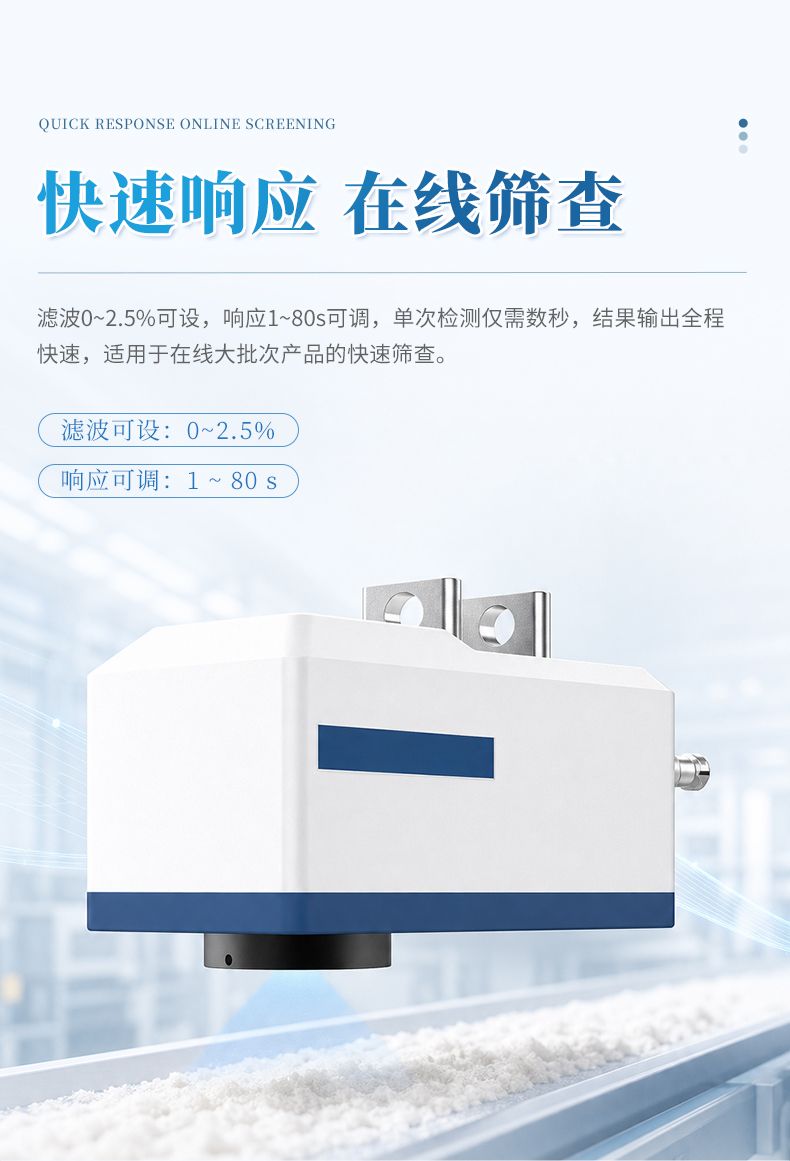

7.檢測響應迅速。濾波范圍（0% ~ 2.5%）可設，單次檢測僅需數秒，結果輸出全程快速，適用于在線大批次產品的快速篩查。

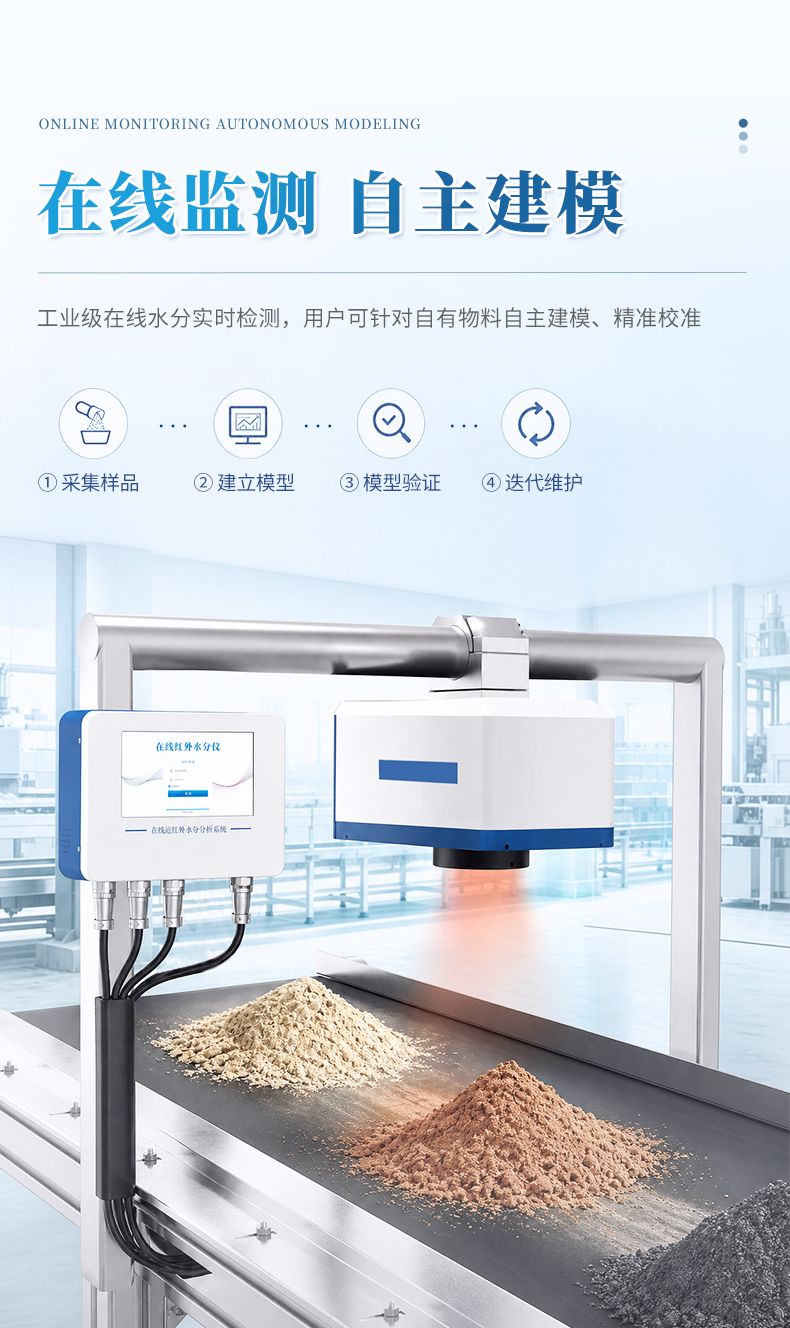

8.支持用戶根據自身物料特性，自主采集代表性樣品，并利用內置軟件獨立完成定量模型的建立、驗證與維護。

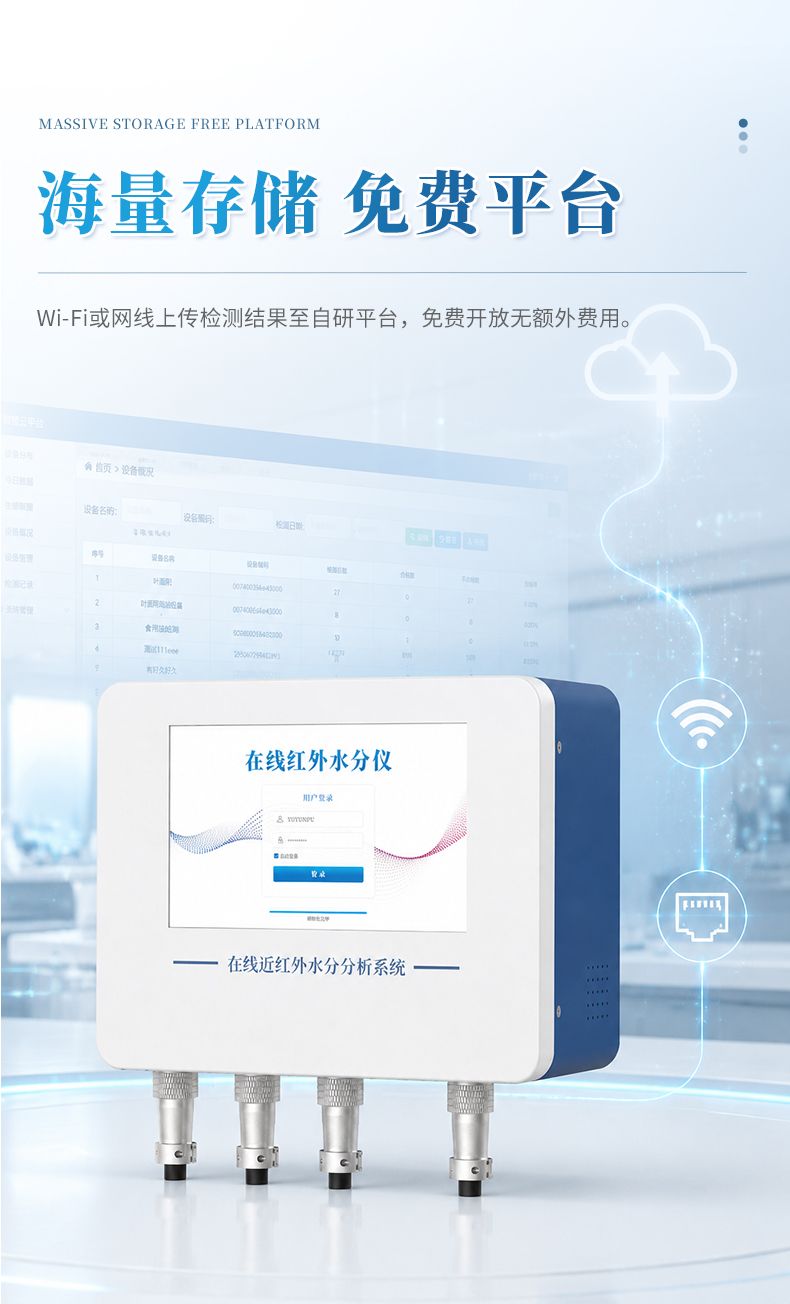

9.★檢測結果可使用Wi-Fi或網線連接網絡上傳至自研平臺，向用戶免費開放，無額外費用。

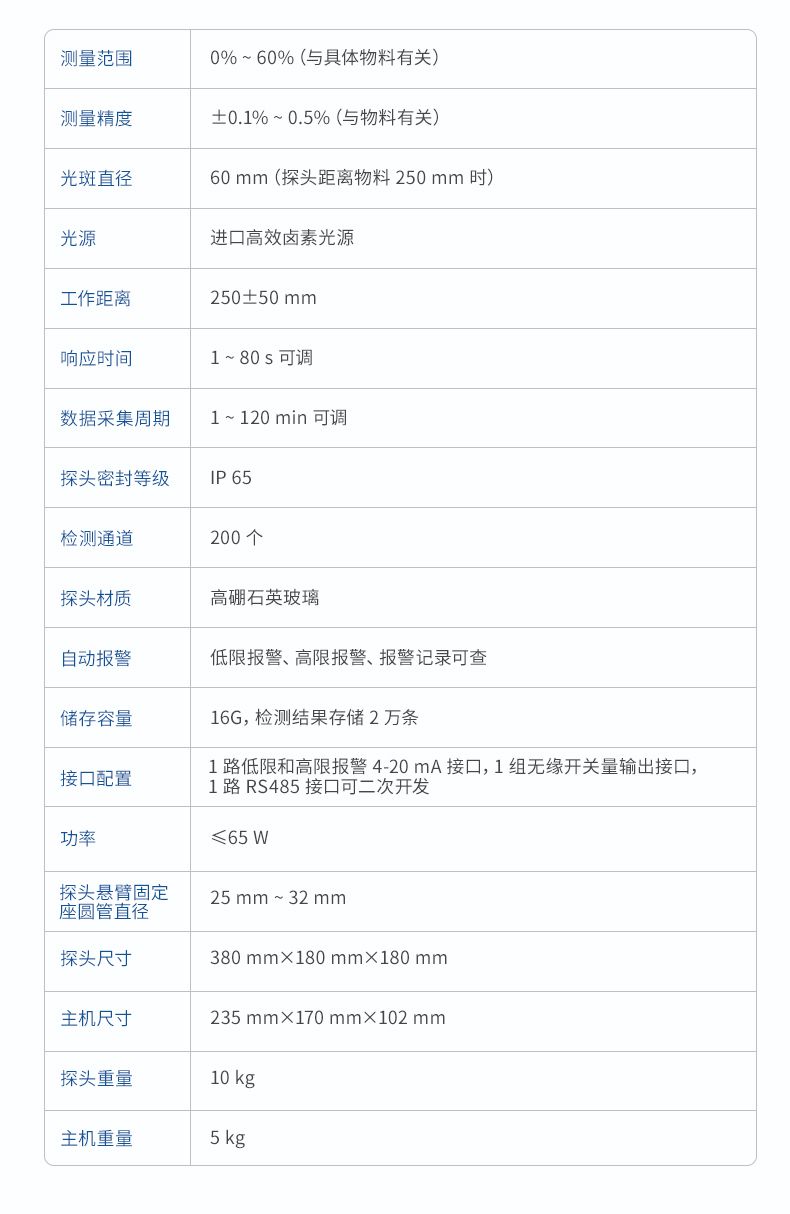

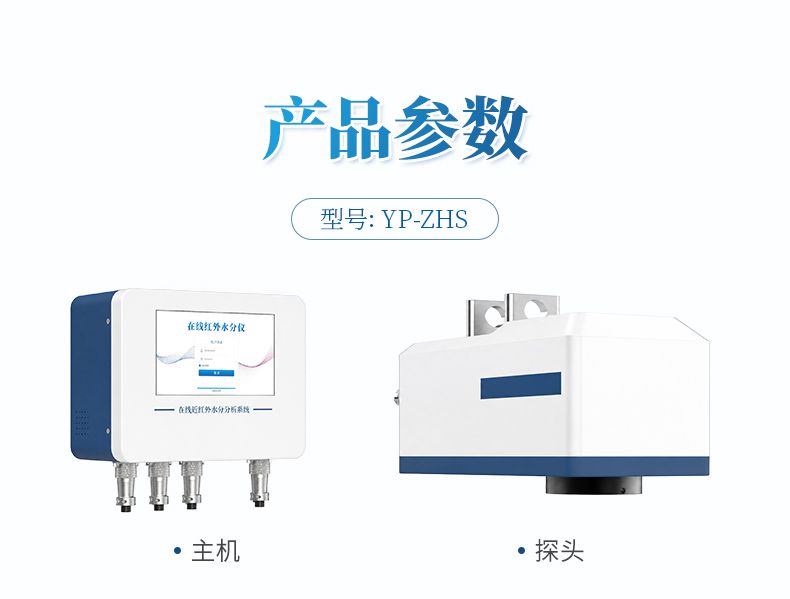

五、技術參數

1.測量范圍：0% ~ 60%（與具體物料有關）

2.測量精度：±0.1% ~ 0.5%（與物料有關）

3.光斑直徑：60 mm（探頭距離物料250 mm時）

4.光源：進口高效鹵素光源

5.工作距離：250±50 mm

6.響應時間：1 ~ 80 s可調

7.數據采集周期：1 ~ 120 min可調

8.探頭密封等級：IP 65

9.檢測通道：200個

10.探頭材質：高硼石英玻璃

11.自動報警：低限報警、高限報警、報警記錄可查

12.儲存容量：16G，檢測結果存儲2萬條

13.接口配置：1路低限和高限報警4-20 mA接口，1組無緣開關量輸出接口，1路RS485接口可二次開發

14.功率：≤65 W

15.探頭懸臂固定座圓管直徑：25 mm ~ 32 mm

16.探頭尺寸：380 mm×180 mm×180 mm

17.主機尺寸：235 mm×170 mm×102 mm

18.探頭重量：10 kg

19.主機重量：5 kg
